ای وی چارجنگ کنیکٹرز میں ٹمپریچر سینسر کی ضرورت کیوں ہے؟

الیکٹرک وہیکل (ای وی) چارجنگ کے دوران زیادہ گرم ہونے کے خطرے کو کم کرنے کے لیے، ریئل ٹائم میں ای وی چارجنگ کنیکٹرز (جیسے پلگ یا ساکٹ) کے درجہ حرارت کی نگرانی کرنا بہت ضروری ہے، خاص طور پر ہائی آؤٹ پٹ کرنٹ سسٹم میں (عام طور پر اس سے زیادہ یا اس کے برابر) 60A)۔ جب EV کنیکٹر کا درجہ حرارت ایک خاص حد سے زیادہ ہو جاتا ہے، تو چارجنگ سسٹم یا تو آؤٹ پٹ پاور کو کم کر دے گا یا چارجنگ کے عمل کو مکمل طور پر بند کر دے گا۔ ای وی چارجنگ اسٹیشن اور الیکٹرک گاڑی دونوں درجہ حرارت کا پتہ لگانے کے نظام سے لیس ہیں۔

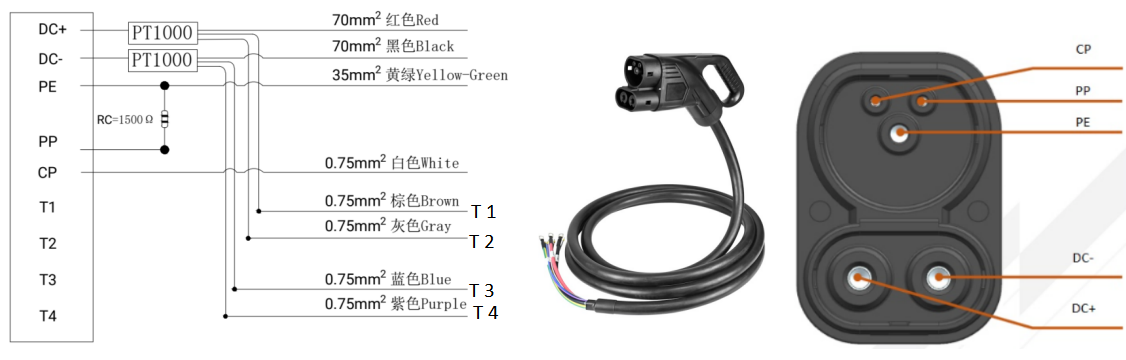

مثال کے طور پر، ایک 250A CCS2 EV DC پلگ وائرنگ ڈایاگرام اس طرح نظر آ سکتا ہے:

خاکہ میں، آپ دیکھ سکتے ہیں کہ CCS2 پلگ کے پاور کانٹیکٹس (DC+ اور DC-) کو PT1000 درجہ حرارت کے سینسر کے ذریعے مانیٹر کیا جاتا ہے۔ ہر PT1000 سینسر میں دو تاریں ہیں، جن پر T1، T2، T3، اور T4 کا لیبل لگا ہوا ہے:

· T1 اور T2 CCS2 پلگ کے DC+ پاور رابطے کی نگرانی کرتے ہیں۔

· T3 اور T4 CCS2 پلگ کے DC- پاور رابطے کی نگرانی کرتے ہیں۔

PT1000 سینسر کے کام کرنے کا اصول

PT1000 سینسر کی مزاحمت درجہ حرارت کے ساتھ تبدیل ہوتی ہے۔ جیسے جیسے درجہ حرارت بڑھتا ہے، PT1000 کی مزاحمتی قدر بھی بڑھ جاتی ہے۔ مزاحمت اور درجہ حرارت کے درمیان اس متناسب تعلق کو چارج کرنے کے عمل کی نگرانی اور کنٹرول کرنے کے لیے استعمال کیا جا سکتا ہے۔

سینسر کی مزاحمتی قدر چارجنگ اسٹیشن سسٹم کو بھیجی جاتی ہے۔ جب درجہ حرارت بہت زیادہ ہو جاتا ہے، تو نظام ترتیب کے لحاظ سے یا تو NC (عام طور پر بند) یا NO (عام طور پر کھلا) سگنل کے ساتھ جواب دیتا ہے۔ مثال کے طور پر:

جب درجہ حرارت 0 ڈگری ہے، PT 1000 مزاحمتی قدر 1000Ω ہے:

اگر مزاحمتی قدر کو زیادہ سے زیادہ 1000Ω پر سیٹ کریں، اگر 1000Ω سے نیچے ہو، تو سگنل NO ہے، اور جب مزاحمتی قدر 1000Ω سے زیادہ ہو، تو نظام NC سگنل حاصل کرے گا۔

اس کے برعکس، اگر مزاحمتی قدر کو زیادہ سے زیادہ 1000Ω پر سیٹ کریں، اگر 1000Ω سے نیچے ہو، تو سگنل NC ہے، اور جب مزاحمتی قدر 1000Ω سے زیادہ ہے، تو نظام NO سگنل حاصل کرے گا۔

0 ڈگری پر، PT1000 مزاحمت 1000Ω ہے۔

اگر سسٹم کو 1000Ω سے نیچے کی مزاحمتی قدروں کو NO کے طور پر اور 1000Ω سے اوپر NC کے طور پر ماننے کے لیے ترتیب دیا گیا ہے، تو نظام اس کے مطابق جواب دے گا جب درجہ حرارت بڑھے گا اور مزاحمت 1000Ω سے تجاوز کر جائے گی۔

اس کے برعکس، اگر سسٹم 1000Ω سے نیچے کی قدروں کو NC اور 1000Ω سے اوپر کو NO مانتا ہے، تو سگنلز الٹ جائیں گے۔

یہاں مزید مختلف ای وی چارجنگ کنیکٹر تلاش کریں!

نوٹ:

مذکورہ بالا اقدار مثالی ہیں اور سسٹم کی ضروریات کے مطابق ایڈجسٹ کی جا سکتی ہیں۔

· آپ اپنی مخصوص ضروریات اور سسٹم کے ڈیزائن کی بنیاد پر زیادہ سے زیادہ مزاحمتی قدر مقرر کر سکتے ہیں۔
